深度剖析5种IO模型

一、遇到的问题

• 为啥子Nginx能同时支撑百万并发和数十万连接？
• 为啥子Redis单线程的性能比多线程的Memcached还要强？
• 为啥子Dubbo的的通信效率非常高？

其实上面的场景回归到具体应用上就是一种超强的IO能力，谈到IO我们可以先了解有哪些IO模型：

二、常见的五种IO模型

当前我们计算机常见的五种IO模型包括：同步阻塞IO、同步非阻塞IO、IO多路复用、信号驱动IO和异步IO

在介绍5种模型之前，引用不知哪位高手的比喻：

1、同步阻塞IO

同步阻塞IO – 到女神宿舍楼下给女神发一条微信：“宝贝，我来找你了，一起去吃饭看电影吧”, 然后你就默默的一直等着女神下楼, 这个期间除了等待也做不了其他事情。

2、同步非阻塞IO

同步非阻塞IO – 给女神发微信, 如果她不回, 你就每隔一段时间继续发, 一直发到女神下楼, 这个期间你除了发短信等待不会做其他事情。

3、IO多路复用

IO多路复用 – 是找一个楼管阿姨来帮你监视下楼的女生, 这个期间你可以些其他的事情. 例如可以顺便去买点水果，或者打打游戏, 上个厕所等等。IO复用又包括 select, poll, epoll 模式. 那么它们的区别是什么?

• select阿姨问每一个下楼的女生, 她不知道这个是不是你的女神, 她需要一个一个询问，并且select阿姨能力还有限, 最多一次帮你监视1024个妹子。
• poll阿姨不限制盯着女生的数量, 只要是经过宿舍楼门口的女生, 都会帮你去问是不是你女神。
• epoll阿姨不限制盯着女生的数量, 并且也不需要一个一个去问. 那么如何做呢? epoll阿姨会为每个进宿舍楼的女生包包贴上一个大字条，上面写上女生自己的名字, 只要女生下楼了，epoll阿姨就知道这个是不是你女神了, 然后大妈再通知你。

4、信号驱动IO

上面这些同步IO有一个共同点就是, 当女神走出宿舍门口的时候，你已经站在宿舍门口等着女神的, 此时你属于阻塞状态。

信号驱动IO：给女神送一款专属智能手机，设置了12个铃声提示。当你约女神吃饭的时候，你就对应的拨打吃饭的铃声，女神就下楼去吃饭；如果你约女神看电影，就拨打看电影的铃声，女神就直接去电影院了……

5、异步IO

异步IO：你告诉女神我来了, 然后你就去打游戏了, 一直到女神下楼了, 发现找不见你了, 女神再给你打电话通知你, 说我下楼了, 你在哪呢? 这时候你才来到宿舍门口。

上面5种追女神的方式你get到了吗？下面我们在对应的看看操作系统是如何处理这5类IO的。

三、计算机的IO模型

1、同步阻塞IO

同步阻塞IO， 看一段基于Socket通信的动画：

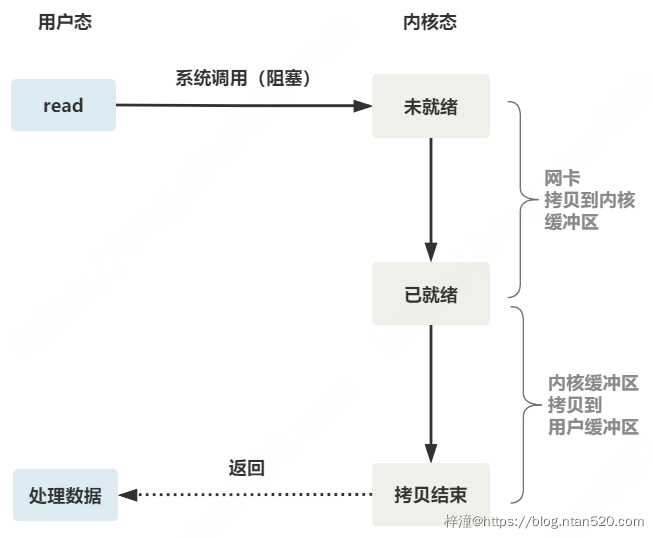

在Linux中，默认情况下所有socket都是阻塞模式的。当用户线程调用系统函数read()，内核开始准备数据（从网络接收数据），内核准备数据完成后，数据从内核拷贝到用户空间的应用程序缓冲区，数据拷贝完成后，请求才返回。从发起read请求到最终完成内核到应用程序的拷贝，整个过程都是阻塞的。为了提高性能，可以为每个连接都分配一个线程。因此，在大量连接的场景下就需要大量的线程，会造成巨大的性能损耗，这也是传统阻塞IO的最大缺陷。

2、非阻塞IO

非阻塞IO：用户线程在发起Read请求后立即返回，不用等待内核准备数据的过程。如果Read请求没读取到数据，用户线程会不断轮询发起Read请求，直到数据到达（内核准备好数据）后才停止轮询。非阻塞IO模型虽然避免了由于线程阻塞问题带来的大量线程消耗，但是频繁地重复轮询大大增加了请求次数，对CPU消耗也比较明显。这种模型在实际应用中很少使用。

不过，这不叫非阻塞 IO，只不过用了多线程的手段使得主线程没有卡在 read 函数上不往下走罢了。操作系统为我们提供的 read 函数仍然是阻塞的。

所以真正的非阻塞 IO，不能是通过我们用户层的小把戏，而是要恳请操作系统为我们提供一个非阻塞的 read 函数。

这个 read 函数的效果是，如果没有数据到达时（到达网卡并拷贝到了内核缓冲区），立刻返回一个错误值（-1），而不是阻塞地等待。

操作系统提供了这样的功能，只需要在调用 read 前，将文件描述符设置为非阻塞即可。

fcntl(connfd, F_SETFL, O_NONBLOCK);
int n = read(connfd, buffer) != SUCCESS);

这样，就需要用户线程循环调用 read，直到返回值不为 -1，再开始处理业务。

3、多路复用IO

上述的处理方式其实已经可以了，我们用了一个主线程进行监听，每次有一个新的连接进来，我们就新启动一个线程去发起非阻塞的read()。但是这里有一个很大的问题，就是相当于我们为每一个客户端都建立了一个线程，服务端的线程资源很容易就被阻塞了，而且创建线程也是很大的系统开销。

相比于阻塞IO模型，多路复用只是多了一个select/poll/epoll函数。select函数会不断地轮询自己所负责的文件描述符/套接字的到达状态，当某个套接字就绪时，就对这个套接字进行处理。select负责轮询等待，recvfrom负责拷贝。当用户进程调用该select，select会监听所有注册好的IO，如果所有IO都没注册好，调用进程就阻塞。

对于客户端来说，一般感受不到阻塞，因为请求来了，可以用放到线程池里执行；但对于执行select的操作系统而言，是阻塞的，需要阻塞地等待某个套接字变为可读。

IO多路复用其实是阻塞在select，poll，epoll这类系统调用上的，复用的是执行select，poll，epoll的线程。

4、信号驱动IO模型

信号驱动IO模型，应用进程使用sigaction函数，内核会立即返回，也就是说内核准备数据的阶段应用进程是非阻塞的。内核准备好数据后向应用进程发送SIGIO信号，接到信号后数据被复制到应用程序进程。

采用这种方式，CPU的利用率很高。不过这种模式下，在大量IO操作的情况下可能造成信号队列溢出导致信号丢失，造成灾难性后果。

5、异步IO模型

异步IO模型的基本机制是，应用进程告诉内核启动某个操作，内核操作完成后再通知应用进程。在多路复用IO模型中，socket状态事件到达，得到通知后，应用进程才开始自行读取并处理数据。在异步IO模型中，应用进程得到通知时，内核已经读取完数据并把数据放到了应用进程的缓冲区中，此时应用进程直接使用数据即可。归纳其特点如下：

• 异步I/O执行的两个阶段都不会阻塞读写操作，由内核完成。
• 完成后内核将数据放到指定的缓冲区，通知应用程序来取。

很明显，异步IO模型性能很高。不过到目前为止，异步IO和信号驱动IO模型应用并不多见，传统阻塞IO和多路复用IO模型还是目前应用的主流。Linux2.6版本后才引入异步IO模型，目前很多系统对异步IO模型支持尚不成熟。很多应用场景采用多路复用IO替代异步IO模型。

四、IO多路复用

1、IO多路复用的目的

提高系统的吞吐能力：与多进程和多线程技术相比，I/O多路复用技术的最大优势是系统开销小，系统不必频繁的创建进程/线程，也不必维护这些进程/线程，从而大大减小了系统的开销。

如上图所示，管道的2边分布着不同的请求和处理服务，大家共用一个沟通通道。左边的服务等待相关的事件发生时才需要使用管道进行数据传输，那么如何保证这个管道最大程度地为多个服务使用呢？其实就是一个贪心的想法，这个方案就是本文要探讨的另一个内容。

2、IO多路复用的设计理念

I/O多路复用（I/O multiplexing） 指的其实是在单个线程通过记录跟踪每一个Socket(I/O流)的状态来同时管理多个I/O流。本质上都是同步I/O。简单的说：I/O多路复用就一个线程通过一种机制可以监视多个描述符，一旦某个描述符就绪（一般是读就绪或者写就绪），能够通知程序进行相应的读写操作。

3、IO多路复用的发展和实现

最有名的场景就是nginx的LB服务。nginx使用epoll（一种实现）接收请求，在高并发（很多请求同时打进来）场景中时， epoll会把他们都监视起来，然后像拨开关一样，谁有数据就拨向谁，然后调用相应的处理函数处理。

4、常用的IO多路复用实现

常用的IO多路复用实现有三种：select / poll / epoll

• select是第一个实现 (1983 左右在BSD里面实现的)。select：I/O多路复用之select函数总结
• poll 在14年以后(1997年）实现，它修复了select的很多问题。poll：I/O多路复用之poll函数总结
• 5年以后, 在2002, 大神 Davide Libenzi 实现了epoll。epoll：I/O多路复用之epoll接口总结

五、IO多路复用实现

1、select

select系统调用，其实就是轮询一组 socket，看这组socket 是否有可读的、可写的、异常的socket。当timeout设置为0时，表示阻塞操作，此时最少有一个socket准备好，才返回，否则进程阻塞自己，让出CPU资源；当timeout设置为非0时，表示非阻塞操作，timeout 或者 找到符合条件的socket ，就能返回。

1）socket的函数声明

int select(
    int nfds, //nfds:监控的文件描述符集里最大文件描述符加1
    fd_set *readfds,// readfds：监控有读数据到达文件描述符集合，传入传出参数
    fd_set *writefds,// writefds：监控写数据到达文件描述符集合，传入传出参数
    fd_set *exceptfds,// exceptfds：监控异常发生达文件描述符集合, 传入传出参数
    struct timeval *timeout);// timeout：定时阻塞监控时间，3种情况
//  1.NULL，永远等下去
//  2.设置timeval，等待固定时间
//  3.设置timeval里时间均为0，检查描述字后立即返回，轮询

2）select存在的问题

通过了解select的实现原理，可以推断出，select存在以下问题：

• 1. select 调用需要传入 fd 数组，需要拷贝一份到内核，高并发场景下这样的拷贝消耗的资源是惊人的。
• 2. select 在内核层仍然是通过遍历的方式检查文件描述符的就绪状态，是个同步过程，只不过无系统调用切换上下文的开销。（内核层可优化为异步事件通知）
• 3. select 仅仅返回可读文件描述符的个数，具体哪个可读还是要用户自己遍历。（可优化为只返回给用户就绪的文件描述符，无需用户做无效的遍历）
• 4. 传入的文件描述符的数量有1024的限制。为什么有这个限制呢？是因为在glibc中，FD_SET结构体是一个数组，整个数组的长度是1024位，每一位表示一个socket句柄。虽然在 linux系统，文件描述符是 从 0 开始，默认最大值是1024，但是可以通过命令调整。因此，1024 并不是内核的限制。（而是glibc的限制）如果想突破1024的限制，那么不要使用FD_SET read_set，直接 read_set = (fd_set *)malloc(8000/8). //1000字节，也就是8000位，允许8000个句柄。

2、poll

poll 也是操作系统提供的系统调用函数。它和 select 的主要区别就是，去掉了 select 只能监听 1024 个文件描述符的限制，因为传入的变成了结构体。不在原来的fds上修改，而是将结果放在返回值，因此能精确的得知哪些socket有变化，且不需要重置fds。

int poll(struct pollfd *fds, nfds_tnfds, int timeout);

struct pollfd {
  intfd; /*文件描述符*/  shortevents; /*监控的事件*/  shortrevents; /*监控事件中满足条件返回的事件*/};

3、epoll

epoll 是优化了select和poll的方案，它解决了 select 和 poll 的一些问题，但是并不代表所以得场景都需要用epoll

1）select的三个细节

• 1. select 调用需要传入 fd 数组，需要拷贝一份到内核，高并发场景下这样的拷贝消耗的资源是惊人的。（可优化为不复制）
• 2. select 在内核层仍然是通过遍历的方式检查文件描述符的就绪状态，是个同步过程，只不过无系统调用切换上下文的开销。（内核层可优化为异步事件通知）
• 3. select 仅仅返回可读文件描述符的个数，具体哪个可读还是要用户自己遍历。（可优化为只返回给用户就绪的文件描述符，无需用户做无效的遍历）

2）epoll针对select三点进行的改进

所以 epoll 主要就是针对这三点进行了改进：

• 1. 内核中保存一份文件描述符集合，无需用户每次都重新传入，只需告诉内核修改的部分即可。
• 2. 内核不再通过轮询的方式找到就绪的文件描述符，而是通过异步 IO 事件唤醒。
• 3. 内核仅会将有 IO 事件的文件描述符返回给用户，用户也无需遍历整个文件描述符集合。

3）具体实现的三个函数

具体，操作系统提供了这三个函数：

• 第一步，创建一个 epoll 句柄

int epoll_create(int size);

• 第二步，向内核添加、修改或删除要监控的文件描述符。

int epoll_ctl(int epfd, int op, int fd, struct epoll_event *event);

• 第三步，类似发起了 select() 调用

int epoll_wait(int epfd, struct epoll_event *events, int max events, int timeout);

4）epoll的实现原理

• epoll 在内核里使用「红黑树」来关注进程所有待检测的 Socket，红黑树是个高效的数据结构，增删查一般时间复杂度是 O(logn)，通过对这棵黑红树的管理，不需要像 select/poll 在每次操作时都传入整个 Socket 集合，减少了内核和用户空间大量的数据拷贝和内存分配。
• epoll 使用事件驱动的机制，内核里维护了一个「链表」来记录就绪事件，只将有事件发生的 Socket 集合传递给应用程序，不需要像 select/poll 那样轮询扫描整个集合（包含有和无事件的 Socket ），大大提高了检测的效率。
• epoll有EPOLLLT和EPOLLET两种触发模式，LT是默认的模式（水平触发），ET是“高速”模式（边缘触发）。LT模式下，只要这个fd还有数据可读，每次 epoll_wait都会返回它的事件，提醒用户程序去操作，而在ET模式中，它只会提示一次，直到下次再有数据流入之前都不会再提示了，无 论fd中是否还有数据可读。

所以在ET模式下，read一个fd的时候一定要把它的buffer读光，也就是说一直读到read的返回值小于请求值，或者 遇到EAGAIN错误。还有一个特点是，epoll使用“事件”的就绪通知方式，通过epoll_ctl注册fd，一旦该fd就绪，内核就会采用类似callback的回调机制来激活该fd，epoll_wait便可以收到通知。

5）epoll为什么要有EPOLLET触发模式？

• 如果采用EPOLLLT模式的话，系统中一旦有大量你不需要读写的就绪文件描述符，它们每次调用epoll_wait都会返回，这样会大大降低处理程序检索自己关心的就绪文件描述符的效率.。而采用EPOLLET这种边沿触发模式的话，当被监控的文件描述符上有可读写事件发生时，epoll_wait()会通知处理程序去读写。
• 如果这次没有把数据全部读写完(如读写缓冲区太小)，那么下次调用epoll_wait()时，它不会通知你，也就是它只会通知你一次，直到该文件描述符上出现第二次可读写事件才会通知你！这种模式比水平触发效率高，系统不会充斥大量你不关心的就绪文件描述符。
• epoll 支持边缘触发和水平触发的方式，而 select/poll 只支持水平触发，一般而言，边缘触发的方式会比水平触发的效率高。

举个例子，你的快递被放到了一个快递箱里，如果快递箱只会通过短信通知你一次，即使你一直没有去取，它也不会再发送第二条短信提醒你，这个方式就是边缘触发；如果快递箱发现你的快递没有被取出，它就会不停地发短信通知你，直到你取出了快递，它才消停，这个就是水平触发的方式。

这就是两者的区别，水平触发的意思是只要满足事件的条件，比如内核中有数据需要读，就一直不断地把这个事件传递给用户；而边缘触发的意思是只有第一次满足条件的时候才触发，之后就不会再传递同样的事件了。

6）epoll使用问题

a）epoll惊群

epoll 惊群：多个进程等待在 ep->wq 上，事件触发后所有进程都被唤醒，但只有其中 1 个进程能够成功继续执行的现象。其他被白白唤起的进程等于做了无用功，可能会造成系统负载过高的问题。为了解决 epoll 惊群，内核后续的高版本又提供了 EPOLLEXCLUSIVE 选项和 SO_REUSEPORT 选项，我个人理解两种解决方案思路上的不同点在于：EPOLLEXCLUSIVE 是在唤起进程阶段起作用，只唤起排在队列最前面的 1 个进程；而 SO_REUSEPORT 是在分配连接时起作用，相当于每个进程自己都有一个独立的 epoll 实例，内核来决策把连接分配给哪个 epoll

b）epmutex、ep->mtx、ep->lock 3把锁的区别

epmutex、ep->mtx、ep->lock 3把锁的区别。锁的粒度和使用目的不同。

• epmutex 是一个全局互斥锁，epoll 中一共只有 3 个地方用到这把锁。分别是 ep_free() 销毁一个 epoll 实例时、eventpoll_release_file() 清理从 epoll 中已经关闭的文件时、epoll_ctl() 时避免 epoll 间嵌套调用时形成死锁。我的理解是 epmutex 的锁粒度最大，用来处理跨 epoll 实例级别的同步操作。
• ep->mtx 是一个 epoll 内部的互斥锁，在 ep_scan_ready_list() 扫描就绪列表、eventpoll_release_file() 中执行 ep_remove()删除一个被监视文件、ep_loop_check_proc()检查 epoll 是否有循环嵌套或过深嵌套、还有 epoll_ctl() 操作被监视文件增删改等处有使用。可以看出上述的函数里都会涉及对 epoll 实例中 rdllist 或红黑树的访问，因此我的理解是 ep->mtx 是一个 epoll 实例内的互斥锁，用来保护 epoll 实例内部的数据结构的线程安全。
• ep->lock 是一个 epoll 实例内部的自旋锁，用来保护 ep->rdllist 的线程安全。自旋锁的特点是得不到锁时不会引起进程休眠，所以在 ep_poll_callback 中只能使用 ep->lock，否则就会丢事件。

六、总结

一切一切的开始都起源于这个 read 系统调用，它是操作系统提供的并且是阻塞的，称之为阻塞IO。为了破这个局，程序员在用户态通过多线程来防止主线程卡死。后来操作系统发现这个需求比较大，于是在操作系统层面提供了非阻塞的 read 函数，这样程序员就可以在一个线程内完成多个文件描述符的读取，这就是非阻塞 IO。

但多个文件描述符的读取就需要遍历，当高并发场景越来越多时，用户态遍历的文件描述符也越来越多，相当于在 while 循环里进行了越来越多的系统调用。

后来操作系统又发现这个场景需求量较大，于是又在操作系统层面提供了这样的遍历文件描述符的机制，这就是 IO 多路复用。多路复用有三个函数，最开始是 select，然后又发明了 poll 解决了 select 文件描述符的限制，然后又发明了 epoll 解决 select 的三个不足。
